- Диаграмма состояний (UML)
-

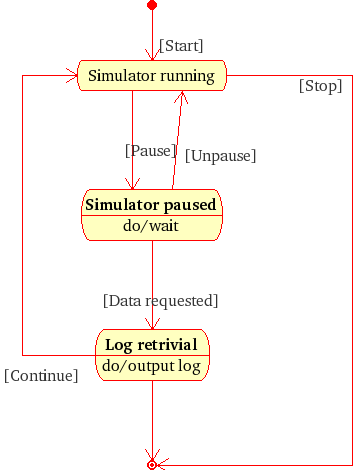

Пример диаграммы состояний.
Диаграмма состояний - это, по существу, диаграмма состояний из теории автоматов cо стандартизированными условными обозначениями[1] ,[2] которая может определять множество систем от компьютерных программ до бизнес-процессов. Используются следующие условные обозначения:
- Круг, обозначающий начальное состояние.
- Окружность с маленьким кругом внутри, обозначающая конечное состояния (если есть).
- Скругленный прямоугольник, обозначающий состояние. Верхушка прямоугольника содержит название состояния. В середине может быть горизонтальная линия, под которой записываются активности, происходящие в данном состоянии.
- Стрелка, обозначающая переход. Название события (если есть), вызывающего переход, отмечается рядом со стрелкой. Охраняющее выражение может быть добавлено перед "/" и заключено в квадратные скобки (название_события[охраняющее_выражение]), что значит, что это выражение должно быть истинным, чтобы переход имел место. Если при переходе производится какое-то действие, то оно добавляется после "/" (название_события[охраняющее_выражение]/действие).
- Толстая горизонтальная линия с либо множеством входящих линий и одной выходящей, либо одной входящей линией и множеством выходящих. Это обозначает объединение и разветвление соответственно.
References
- ↑ OMG OMG Unified Modeling Language (OMG UML), Infrastructure Version 2.2 (February 2009). Архивировано из первоисточника 13 августа 2012.
- ↑ D. Drusinsky, Modelling and verification using UML statecharts, Elsevier, 2006
