- HDMI
-

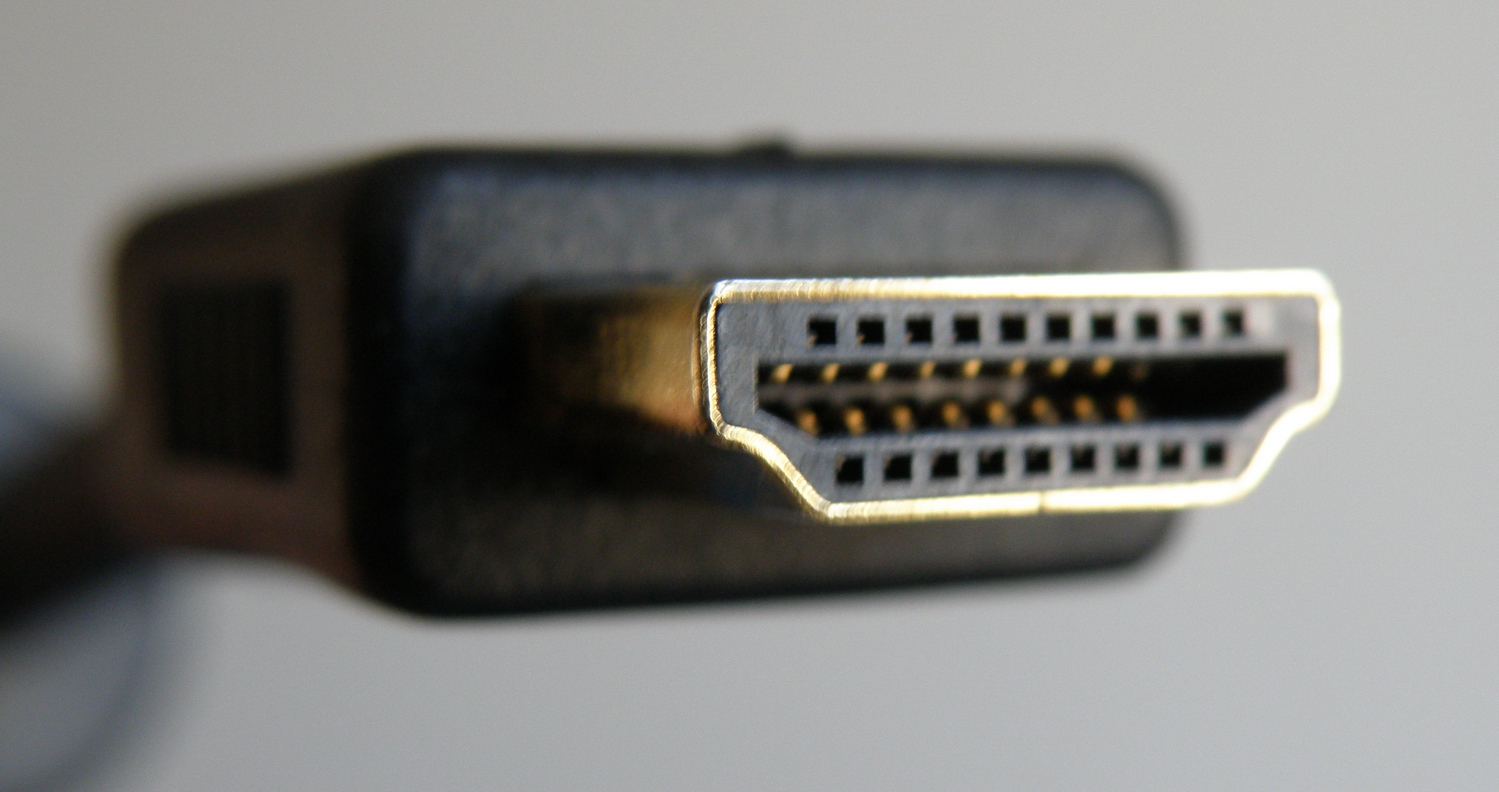

HDMI-разъём
High-Definition Multimedia Interface (HDMI) — интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования (англ. High Bandwidth Digital Copy Protection, HDCP).
Разъём HDMI обеспечивает цифровое DVI-соединение нескольких устройств с помощью соответствующих кабелей. Основное различие между HDMI и DVI состоит в том, что разъём HDMI меньше по размеру, а также поддерживает передачу многоканальных цифровых аудиосигналов. Является заменой аналоговых стандартов подключения, таких как SCART или RCA.
Основателями HDMI являются компании Hitachi, Matsushita Electric Industrial (ныне Panasonic) (Panasonic/National/Technics/Quasar), Philips, Silicon Image, Sony, Thomson (RCA)[1].
Содержание
Версии
Версия Дата выпуска Описание 1.0 Декабрь 2002 1.1 Май 2004 - Добавлена поддержка защиты звука, требуемая для проигрывания DVD-Audio.
1.2 Август 2005 - Добавлена поддержка передачи однобитового аудиосигнала, такого, как Super Audio CD DSD;
- Разработан HDMI-разъём типа A с полной поддержкой всех форматов для PC-источников и дисплеев;
- Добавлена возможность для PC-источников использовать родное цветовое пространство RGB при сохранении поддержки YCbCr CE;
- Установлено требование для дисплеев с HDMI 1.2 и более поздних версий поддерживать будущие низковольтные (то есть, связанные по переменному току) источники, например, основанные на базе технологии ввода/вывода PCI Express.
1.2a Декабрь 2005 - Добавлена полная поддержка всех особенностей и наборов команд протокола дистанционного управления CEC (Consumer Electronic Control).
1.3 22 июня 2006 - Поднята частота синхронизации с 165 до 340 МГц, что позволяет увеличить пропускную способность интерфейса по одному проводу с 4,95 Гбит/с до 10,2 Гбит/с;
- Добавлена поддержка «глубокого цвета» (deep color, 30-, 36-, 48-битный цвет, 10, 12 или 16 бит на каждый компонент RGB) в высоких разрешениях, вместо поддержки только 24-битного цвета у предыдущей версии;
- Поддержка стандарта цветопередачи xvYCC;
- Реализована автоматическая синхронизация видео- и аудиосигнала;
- Добавлена поддержка новых форматов цифрового звука Dolby HD и DTS-HD;
- Разработан новый разъём mini-HDMI (Type C) для портативных устройств — таких, как камеры;
- 1.3b Управление бытовой электроникой.
1.4 22 мая 2009 - Добавлена поддержка разрешения 4K х 2К (3840×2160 при 24/25/30 Гц и 4096×2160 при 24 Гц);
- Реализована возможность создания Fast Ethernet-соединения (100 Мбит/с) (HDMI Ethernet Channel, HEC);
- Реализована технология реверсивного звукового канала (ARC);
- Разработан новый интерфейсный разъём для миниатюрных устройств — micro-HDMI (Type D) .
- Поддержка 3D-изображения.
1.4a 4 марта 2010 - Улучшена поддержка 3D-изображения
Новые обязательные режимы Side-by-Side и Top-and-Bottom для вещательного контента, в дополнение к режимам, имеющимся в спецификации 1.4. С учётом этих двух обязательных форматов, спецификация HDMI версии 1.4a обеспечивает уровень совместимости устройств, предназначеных для доставки 3D-контента через соединение HDMI. Обязательные 3D форматы:
- Для фильмов (Blu-ray)
- Frame Packing
- 1080p @ 23.98/24 Hz
- Frame Packing
- Для игр
- Frame Packing
- 720p @ 50 or 59.94/60 Hz
- Frame Packing
- Для телевидения
- Side-by-Side Horizontal
- 1080i @ 50 or 59.94/60 Hz
- Top-and-Bottom
- 720p @ 50 or 59.94/60 Hz
- 1080p @ 23.97/24 Hz
- Side-by-Side Horizontal
Применение 3D-форматов: Дисплеи — должны поддерживать все обязательные форматы.
Коммутаторы, хабы, и т. п. — должны быть в состоянии пропускать все обязательные форматы.
Источники (Blu-ray плееры, игровые приставки, ТВ-тюнеры) — должны поддерживать, по крайней мере, один обязательный формат.1.4b 10 ноября 2011 Характеристики
- HDMI имеет пропускную способность в пределах от 4,9 до 10,2 Гбит/с[2].
- Длина стандартного кабеля может достигать 10 метров[3], также возможно увеличение длины до 20-35 метров и более с применением как внешних усилителей-повторителей, так и вмонтированных сразу в кабель. Некоторые производители устанавливают ферритовые кольца в начале и в конце кабеля для защиты от помех. Особое внимание следует обратить на то, что усилители (репитеры, эквалайзеры) стоит ставить не на выходе источника сигнала, а именно на входе у панели или телевизора. Для увеличения расстояния передачи используются также так называемые видеосендеры.
- Поддерживает управляющие протоколы CEC и европейский AV.link.
Устройство кабеля
Устройство HDMI-кабеляHDMI-кабель состоит из следующих частей:
- Внешняя оболочка.
- Экранирующая оплётка из проволок с дополнительной медной неизолированной жилой для пайки.
- Экран из алюминиевой фольги.
- Полипропиленовая оболочка.
- Экранированые витые пары пятой категории с волновым сопротивлением 100 Ом для сигнала синхронизации, и сигналов трех основных цветов. Экран каждой витой пары имеет внешнюю изоляцию и проволоку для пайки.
- Неэкранированная витая пара для сигналов SDA SCL.
- Отдельно идущие проводники для питания и управляющих сигналов.
Различия между DisplayPort и HDMI
- DisplayPort свободен от каких-либо выплат, в то время как производители устройств с HDMI оплачивают минимум 4 цента за каждое устройство (15 центов, если не указан логотип HDMI на продукте и в рекламных материалах) [4].
