S7-300

S7-300

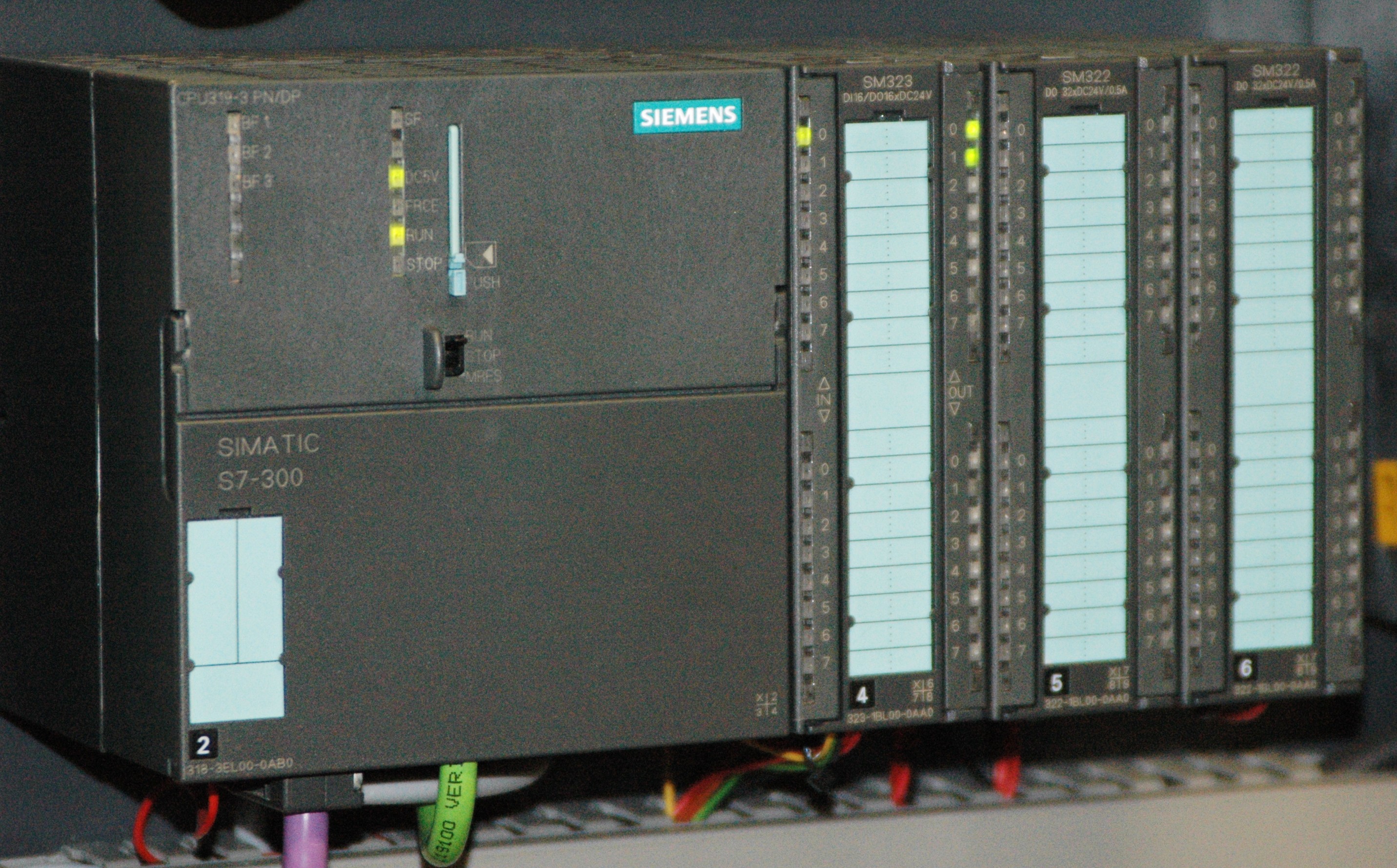

SIMATIC S7-300 — семейство контроллеров средней производительности фирмы Siemens AG из семейства устройств автоматизации S7-400. Количество поддерживаемых логических входов и выходов до 65536 дискретных/4096 аналоговых каналов. Конструкция контроллера модульная, модули монтируются на профильной шине (рельсе).

Обзор

SIMATIC S7-300 — программируемый контроллер, предназначенный для построения систем автоматизации низкой и средней степени сложности. Основные особенности контроллера:

• модульная конструкция, монтаж модулей на профильной шине (рельсе);
• естественное охлаждение,
• применение локального и распределенного ввода -вывода,
• возможности коммуникаций по сетям MPI, Profibus Industrial Ethernet/PROFInet, AS-i,
• поддержка на уровне операционной системы функций, обеспечивающих работу в реальном времени
• поддержка на уровне операционной системы аппаратных прерываний
• поддержка на уровне операционной системы обработки аппаратных и программных ошибок
• Свободное наращивание возможностей при модернизации системы
• Возможность использования распределенных структур ввода-вывода и простое включение в различные типы промышленных сетей.

Типы модулей

Основные типы применяемых модулей:

• Источники питания (PS), служащие для преобразования переменного напряжения 120/230 В или постоянного тока напряжением 24/48/60/110 В в постоянное напряжение 24 В, не обязательны, так как контроллер может запитываться от любого источника постоянного напряжения +24 в.
• центральные процессоры (CPU), отличающиеся производительностью, объёмом памяти, наличием встроенных входов-выходов и специальных функций, встроенными коммуникационными интерфейсами и т .д .
• сигнальные модули (SM) для ввода и вывода дискретных и аналоговых сигналов
• коммуникационные процессоры (CP) для включения в различные типы промышленных сетей
• функциональные модули (FM), решающие отдельные типовые задачи автоматизации, позволяют разгрузить центральный процессор, или решают задачи, с которыми тот не может справиться из-за недостаточного быстродействия. Функциональные модули снабжены встроенным микропроцессором и способны выполнять возложенные на них функции даже в случае остановки центрального процессора программируемого контроллера.
• интерфейсные модули (IM) позволяют объединить несколько стоек, составляющих одну станцию

Модификации контроллеров

• SIMATIC S7-300 — модульный программируемый контроллер для решения задач автоматизации различного уровня сложности.
• SIMATIC S7-300C — готовые решения для некоторых типовых задач автоматизации на базе испытанной технологии S7-300 при сохранении возможности расширения модулями S7-300. Поддержка функций скоростного счета, ПИД-регулирования и позиционирования на уровне операционной системы центрального процессора.
• SIMATIC S7-300T — с интегрированными технологическими функциями для задач управления перемещением.
• SIMATIC S7-300F — программируемый контроллер для построения распределённых систем автоматики повышенной безопасности.
• SIPLUS S7-300 — программируемый контроллер для эксплуатации в тяжёлых условиях (Расширенный диапазон рабочих температур

(-25 … +60°C), более высокая стойкость к вибрационным и ударным нагрузкам, работа в средах, содержащих агрессивные примеси и газы.).

Сертификаты и одобрения

SIMATIC S7-300 отвечают требованиям национальных и международных стандартов и норм, включая :

• DIN
• Сертификат UL 1
• Сертификат CSA
• FM, класс 1, группы A, B, C и D (температурная группа T4, до 135?C)
• Сертификаты Госстандарта России ([1]):
• — сертификат соответствия требованиям ГОСТ;
• — метрологический сертификат .

Кроме того , SIMATIC S7-300 имеет целый ряд морских сертификатов :

• Российского морского регистра судоходства
• ABS (American Bureau of Shipping)
• BV (Bureau Veritas of Shipping)
• DNV (Det Norske Veritas)
• German Lloyd of Shipping
• Lloyd Register of Shipping
• Polski Rejestr Statkov (PRS) Shipping
• Registro Italiano Navale (RINA) Shipping.
