Боевая живучесть (летательных аппаратов)

Боевая живучесть (БЖ) — способность летательного аппарата (ЛА) выполнять поставленную боевую задачу в условиях огневого противодействия противника. Является антиподом уязвимости и достигается использованием живучих при боевых повреждениях элементов конструкции, систем и агрегатов, дублированием и резервированием жизненно важных систем, использованием экранирующих свойств конструкции, аппаратуры и топлива. Боевая живучесть ЛА тщательно отрабатывается в мирное время, а проявляется только при ведении боевых действий. Она же в силу разного рода обстоятельств часто приносится в жертву летным характеристикам ЛА и его полезной нагрузке.

В советских/российских источниках термин "Боевая живучесть (самолёта) впервые встречается в работе Н. И. Шаурова — начальника отдела НИИ ВВС КА — в 1939 году^[1]. Однако в советском самолётостроении вплоть до конца 1940-х годов его содержание фактически сводилось к защите пилота (экипажа) от огня авиационных пулемётов бронированием и к протектированию топливных баков^[2].

В СССР научно-практическое направление «Боевая живучесть летательных аппаратов» как самостоятельная и целостная дисциплина оформилась во второй половине 1960-х годов.

Боевая живучесть рассматривается в непосредственной связи с типом и характеристиками действующего на летательный аппарат поражающего средства. Боевая живучесть применительно к боеприпасу контактного действия определяется, в первую очередь, его калибром. В период Второй мировой войны боевая живучесть отечественных самолётов (истребителей, штурмовиков и бомбардировщиков) обеспечивалась и была решена применительно к бронебойным пулям оружия калибров 7,62 — 7,92 мм. Использование противником иных калибров вооружения (соответственно боеприпасов увеличенного могущества) может сделать реализованный на ЛА комплекс защитных мероприятий несостоятельным.

Так появление на советско-германском фронте 20-мм фугасного снаряда^[3] к авиапушкам MG FFM и MG 151/20 резко изменило ситуацию и впервые поставило вопрос о живучести конструкции самолёта. Самолёты истребители деревянной и смешанной конструкции при поражении 20-мм фугасным снарядом не обладали конструктивной живучестью, происходила потеря несущей способности и полное разрушение пораженных элементов, и как результат, необходимое число попаданий по одноместному истребителю не превышало одно — два^[4]. Иными словами, при попадании фугасного снаряда в киль или плоскость, самолет лишался этих элементов. Следствие — немедленное прекращение управляемого полета.

В настоящее время живучесть конструкции ЛА обеспечивается применением статически неопределимых силовых схем фюзеляжа, крыльев и т. д., специальным исполнением элементов силового набора и обшивки, а также применением более стойких (живучих) при повреждениях конструкционных материалов^[5].

Требования к ЛА по обеспечению боевой живучести

Результат попадания ракеты ПЗРК «Стрела-2» в регулируемое сопло левого двигателя F/A-18 и подрыва в жаровой трубе осколочно-фугасной БЧ массой 1,15 кг. Самолет вернулся на базу.

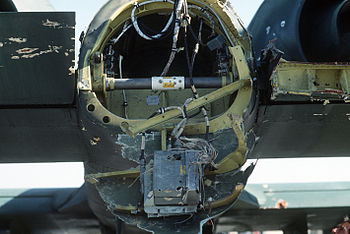

Сильные разрушения хвостовой части штурмовика A-10A в результате неконтактного подрыва боевой части ракеты ПЗРК «Игла-1» в районе хвостового оперения. Повреждения рулей стабилизатора, правый руль разрушен. Следы осколочных поражений на гондоле правого двигателя и правой консоли крыла. Самолёт восстановлен^[6]. «Война в заливе», 1991.

В число основных требований по боевой живучести ЛА, как правило, входят:

• необходимость наличия двухдвигательной силовой установки, в особенности для самолетов-штурмовиков и боевых вертолетов;
• способность системы управления нормально функционировать после попадания в ее отдельные элементы пуль калибра 7,62 и 12,7 мм, а топливной системы ЛА — выдерживать попадания осколков, 12,7-мм пуль и малокалиберных, калибром 20…23-мм осколочно-фугасных зажигательных снарядов;
• необходимость протектирования стенок топливных емкостей;
• необходимость бронезащиты экипажа ЛА.

Согласно Главе 10 Свода законов США в рамках программ создания образцов вооружения и военной техники должны осуществляться реалистичные испытания системы в целом на боевую живучесть.

Закон требует проведения натурных испытаний обстрелом тем боеприпасом, применение которого по создаваемой системе оружия реально в боевой обстановке. Натурные испытания проводятся по системе, полностью снаряженной топливом, рабочими жидкостями и боеприпасами. В частности по указанной схеме проведены испытания многоцелевых самолетов-истребителей F/A-18 и F-22.

Боевая живучесть других типов летательных аппаратов

В ракетной технике, в частности, при преодолении крылатыми (КР) и противокорабельными (ПКР) ракетами средств обороны объекта, говорят об их боевой устойчивости. Боевая усточивость обеспечивается малыми высотами полета, сложными траекториями полета, минимальной отражающей поверхностью конструкции изделия.

См. также

• Выживаемость летательного аппарата
• Живучесть
• Уязвимость
• Протектированные топливные баки (англ.)русск.
• Бронирование
• Прозрачная броня
• Резервирование

Ссылки

1. ↑ Шауров Н. И. Развитие военных типов сухопутных самолётов. М. Воениздат, 1939, с. 33.
2. ↑ Шауров Н. И., подполковник, Шлямин К. И., инж-майор. Бронирование самолетов. В кн.: «Руководство для конструкторов». Издание БНТ НКАП, т. II, раздел 74100-74400, 1944 год
3. ↑ Тонкостенный снаряд со сферическим дном, снаряжен металлизованным тэном (масса разрывного заряда 18,7 г), в 1942 г. заменен составом на основе гексогена. Взрыватель с задержкой срабатывания обеспечивал подрыв фугасного снаряда во внутренних отсеках самолёта, не рассчитанных на приложение избыточного давления. Эффективно работал по планеру, плоскостям, хвостовому оперению и топливным бакам, обеспечивая поражение не только уязвимых агрегатов, но и авиационной конструкции как таковой. См. MG 151/Боеприпасы
4. ↑ Пауфлер Г. Н. Разрушающее действие взрывной волны на части самолета и мероприятия по увеличению живучести. Обзоры и переводы немецких трофейных материалов № 8. БНТ МАП, 1947 г
5. ↑ Томилов Ю. М., Меднов А. Н. Боевая живучесть.- В кн.: Авиация: Энциклопедия / Гл. ред. Г. П. Свищев. — М.: Науч. изд-во «Большая рос. энцикл.» : Центр. аэрогидродинам. институт им. Н. Е. Жуковского, 1994. — 736 c.: ил. ISBN 5-85270-086-X
6. ↑ Gulf War Battle Damage. A-10 80-0186 (Repaired)
