- Ариан-5
-
Ариан V (Ariane V)
Модель ракеты в музее авиации и космоса, Франция Общие сведенияСтрана
ЕвросоюзСемейство Ариан Назначение ракета-носитель Разработчик ЕАДС (EADS Astrium Space Transportation) Изготовитель EADS Основные характеристикиКоличество ступеней 2 Длина 59 м Диаметр 5,4 м Стартовая масса 777 т Полезная нагрузка НОО (т): 16 (G);
21 (ES)
ГПО (т): 6,2 (G);
6,95 (G+); 6,1 (GS); 10,5 (ECA).История запусковСостояние действующая Места запуска Гвианский Космический центр (Guiana Space Centre) Число запусков 66[1] - успешных 62
(G: 13, G+: 3, GS: 5, ECA: 19, ES: 1)
- неудачных 4 Первый запуск G: 4 июня 1996 года
G+: 2 марта 2004 года
GS: 11 августа 2005 года
ECA: 11 декабря 2002 года
ES: 9 марта 2008 годаУскоритель (Ступень 0) — P238Количество ускорителей 2 шт. Маршевый двигатель ТТУ Тяга 659,8 тс (6 470 кН) Удельный импульс 275 с Время работы 129 с Первая ступень — H158
Вариант РН Ариан 5GМаршевый двигатель Вулкан Тяга 113,6 тс (1 114 кН) Удельный импульс 430 с Время работы 589 с Горючее водород Окислитель кислород Первая ступень (Альтернативная) — H173
Вариант РН Ариан 5 ECAМаршевый двигатель Вулкан 2 Тяга 136,6 тс (1 340 кН) Удельный импульс 431 с Время работы 650 с Горючее водород Окислитель кислород Вторая ступень —
Вариант РН Ариан 5GМаршевый двигатель Аэстус Тяга 2,79 тс (27,4 кН) Удельный импульс 324 с Время работы 1 100 с Горючее Гептил Окислитель N2O4 Вторая ступень (Альтернативная) —
Вариант ракеты-носителя Ариан 5 ECAМаршевый двигатель HM7-B Тяга 6,6 тс (64,7 кН) Удельный импульс 446 с Время работы 960 с Горючее водород Окислитель кислород «Ариан 5» (фр. Ariane 5) — европейская ракета-носитель семейства Ариан, предназначена для выведения полезной нагрузки на низкую опорную орбиту (НОО) или геопереходную орбиту (ГПО). Производится Европейским космическим агентством (ЕКА), основной подрядчик — European Astrium Space Transportation (EADS). Ракета продвигается на рынке компанией Арианспейс. Запуски происходят с космодрома Куру во Французской Гвиане. РН «Ариан 5» является основной ракетой-носителем ЕКА и останется таковой по крайней мере до 2015 года. Только за период 1995—2007 гг., Арианспейс разместила заказы на 99 РН в EADS, было произведено 43 запуска, из которых 39 успешных.[2]
Разработка «Ариан 5» заняла 10 лет, стоила 7 млрд долларов США и предназначалась для замены ракеты-носителя ЕКА «Ариан-4». Первоначально существовали планы использовать её для запусков пилотируемого корабля «Гермес», однако этот проект был отменён и сейчас «Ариан 5» применяется только в непилотируемом варианте. Использование разных вариантов контейнеров полезной нагрузки позволяет одновременный запуск двух-трёх спутников и размещение до восьми микроспутников.[3] Ракета-носитель используется для снабжения Международной космической станции (МКС) с помощью грузовых кораблей (см. АГК «Жюль Верн»).
Сравнимые ракеты-носители: «Протон-М», «Ангара А5», «Дельта IV», «Атлас V», «Великий поход 5», GSLV Mk.III, «Фалькон 9», H-IIB.
Содержание
Конструкция
Схема устройства РН «Ариан 5 ECA»

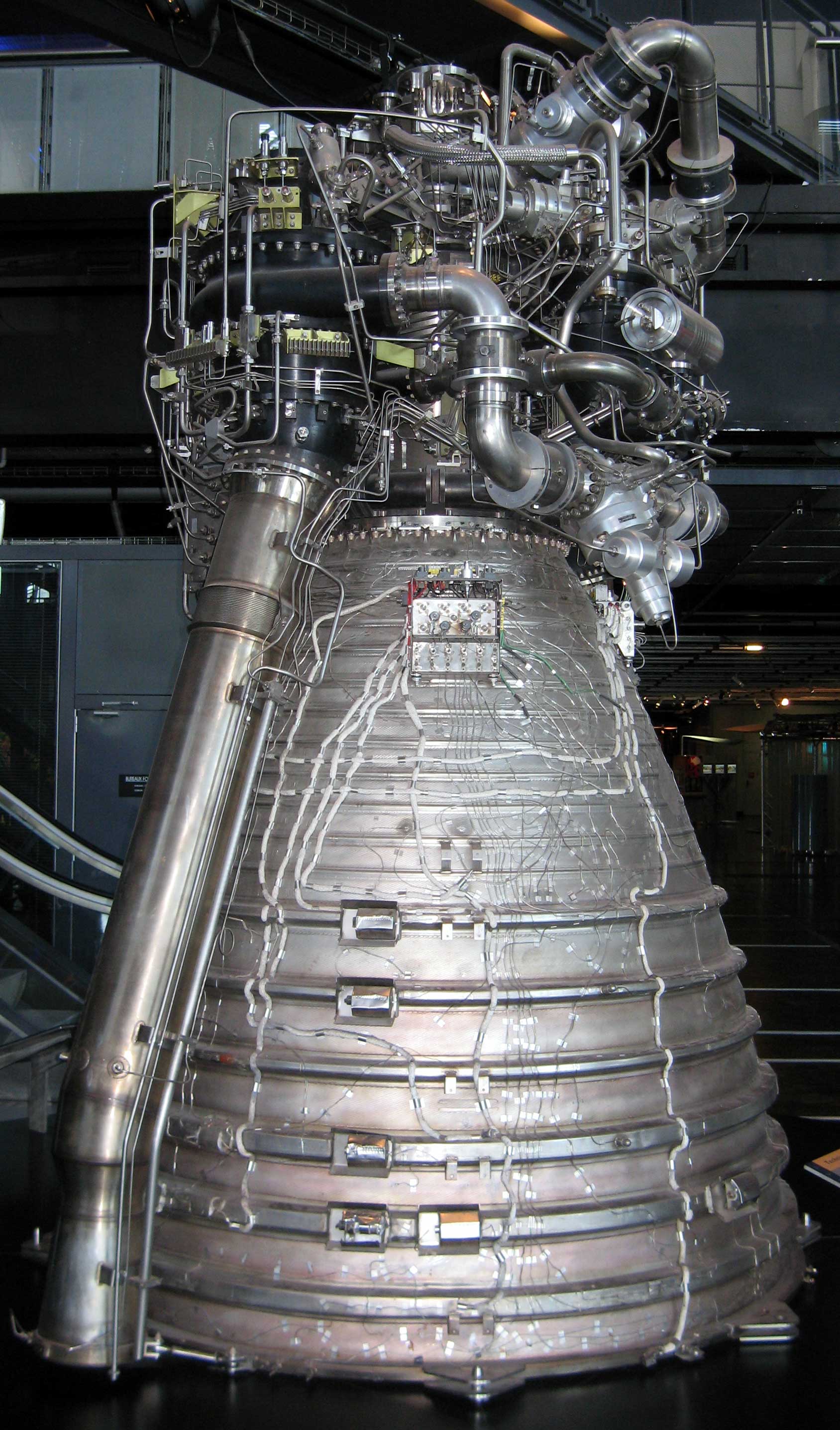

ЖРД ВулканКриогенная основная ступень
Первая криогенная ступень «Ариан 5» называется EPC (фр. Étage Principal Cryotechnique) и состоит из большого — 30,5 метров высотой — бака с двумя отделениями (одно для 130 тонн жидкого кислорода и одно для 25 тонн жидкого водорода) и ЖРД Вулкан в основании, который имеет тягу 113,6 тс (1 114 кН) на уровне моря. Сухая масса первой ступени составляет 15 тонн. В варианте «Ариан 5 ECA» используется модифицированный ЖРД Вулкан 2 с тягой 136,6 тс (1 340 кН).
Твердотопливные ускорители
Два твердотопливных ускорителя ARP (фр. Les Étages d’Accélérations à Poudre) присоединяются по бокам и обеспечивают основную тягу при старте ракеты-носителя. ТТУ P238 (P241 в случае «Ариан 5 ECA») весит 277 тонн и развивает тягу 630 тс (6 470 кН). В отличие от боковых ускорителей космического челнока, твердотопливные ускорители после отсоединения падают и теряются в океане, но и как в случае с челноком, в принципе могут опускаться на парашютах в воду для их повторного использования. Спасение ТТУ после запуска осуществлялось несколько раз для послеполётных исследований ускорителей. Повторное использование в настоящее время не предусмотрено. Спасение отработавшего ТТУ производилось после первого полёта варианта РН «Ариан 5 ECA».[4] До этого полёта последняя такая попытка была проделана в 2003 году.
Разгонные блоки
Вторая ступень расположена выше первой и ниже контейнера полезной нагрузки. Вариант РН «Ариан 5 G» использует EPS (фр. Étage à Propergols Stockables), в которой применяются компоненты топлива монометилгидразин (ММГ) и N2O4, в то время как вариант РН «Ариан 5 ECA» использует ESC (фр. Étage Supérieur Cryotechnique) с компонентами LH2/LOX.
Модификации и будущее развитие
Варианты ракеты-носителя
- Первоначальная версия РН «Ариан», называется 5G (англ. Generic) со стартовой массой 737 тонн. Масса полезной нагрузки, выводимая на ГПО этим вариантом ракеты-носителя, была изначально заявлена равной 5 970 кг, но была увеличена после испытательных полетов до 6 200 кг.
- РН «Ариан 5G+» оснащена модернизированной второй ступенью, которая обеспечивает вывод на ГПО 6 950 кг груза и использовалась три раза в 2004 году.
- РН «Ариан 5GS» пришла на замену «5G+» в 2005 году. Имеет те же ТТУ EAP, что и более поздний вариант «Ариан 5 ECA», также оснащена модифицированным двигателем первой ступени Вулкан 1B. Она способна выводить на ГПО 6 100 кг.
- РН «Ариан ECA» (англ. Evolution Cryotechnique type A) может вывести на ГПО два спутника общей массой 10 000 кг и один спутник массой 10 500 кг. Этот вариант использует двигатель первой ступени Вулкан 2 и вторую ступень ESC-A (фр. Etage Supérieur Cryogénique-A), которая оснащена ЖРД HM7-B массой 2 100 кг, общая масса криогенного топлива (LH2/LOX) составляет 14 000 кг. Вторая ступень, которая ранее использовалась в качестве третьей ступени РН «Ариан-4», в «Ариан ECA» имеет изменённые баки в целях сокращения длины. Переработанный ЖРД Вулкан имеет более длинное и эффективное сопло и более эффективный топливный цикл. Изменённое соотношение топливных компонентов потребовало изменения длины баков первой ступени. Также ТТУ EAP были облегчены использованием нового способа сварки и заполнены бо́льшим количеством топлива. Вторая ступень ESC-A не улучшает показатели РН «Ариан ECA» по выводу груза на НОО по сравнению с вариантом «Ариан 5G», поэтому последняя модификация не будет использоваться для вывода автоматического транспортного корабля ATV.
- РН «Ариан ES-ATV» (англ. Evolution Storable) используется для запуска автоматического транспортного корабля ЕКА с использованием блока второй ступени EPS версии РН «Ариан G».[5] Первый запуск был осуществлён 04:03 GMT 9 марта 2008 года.
Повторное зажигание второй ступени
Блок EPS обладает способностью повторного зажигания, которое демонстрировалось дважды. Первый раз это было осуществлено в ходе полёта V26, дата старта 5 октября 2007 года. Повтор зажигания был осуществлён чисто в целях испытания двигателя и производился уже после вывода на расчётную орбиту ПН. Первое рабочее использование возможности повторного зажигания в целях выполнения программы полёта произошло 9 марта 2008 года, когда два включения ступени были осуществлены для вывода автоматического транспортного корабля ATV (англ. Automated Transfer Vehicle) ЕКА на промежуточную орбиту сближения с МКС.
Возобновлено развитие РН «Ариан 5 ECB»
Планировалось, что модификация ECB будет иметь верхнюю ступень ESC-B, использующую двигатель Винчи, ЖРД с циклом фазового перехода. Предполагалось увеличить доставляемую на ГПО ПН до 12 000 кг, но проект был отложен из-за бюджетных сокращений.
В декабре 2005 года на конференции ЕКА в Берлине не было принято решения о возобновлении или отмене этого проекта. ЖРД Винчи, который предназначен для второй ступени, всё ещё разрабатывается, хотя и меньшими темпами, чем раньше. 25—26 ноября 2008 года на совете министров ЕКА было достигнуто соглашение по финансированию модернизированной второй ступени.[6]
Твердотопливная ступень
Работы по ТТУ EAP продолжаются в рамках проекта ракеты-носителя «Вега» Первая ступень этой ракеты-носителя — двигатель P80 — более короткая версия ТТУ EAP, с корпусом из графитоэпоксидного волокна, которое гораздо легче стального корпуса. Сопло также выполнено из композитов с увеличенным коэффициентом расширения для улучшения эффективности. Управление вектором тяги электромеханическое, что позволяет уменьшить вес по сравнению с гидравлическим управлением.
Эти усовершенствования, вероятно, найдут свое отражение в РН «Ариан 5».[7] Интеграция версии РН ESC-B с усовершенствованиями ТТУ и модифицированным ЖРД Вулкан должны позволить вывод 27 000 кг на низкую опорную орбиту.[8]
Список запусков РН «Ариан 5»
Первый испытательный полёт РН «Ариан 5» состоялся 4 июня 1996 года и был неудачным. РН была подорвана на 34 секунде полёта по причине неисправности в управляющем программном обеспечении, которая считается самой дорогостоящей компьютерной ошибкой в истории (см. Авария 4 июня 1996 года). Конвертация данных из 64-х разрядного числа с плавающей запятой в 16-ти разрядное привела к зависанию компьютера. Процедура на языке Ада, обрабатывающая эту исключительную ситуацию, была исключена из соображений сохранения производительности системы.
Второй испытательный полёт, L502 30 октября 1997 года был частичной неудачей по причине проблем с управляемостью сопла ЖРД Вулкан. Вторая ступень отработала успешно, но не смогла достичь планируемой орбиты. Следующий полёт 21 октября 1998 года был успешным, и первый коммерческий запуск был произведён 10 декабря 1999 года — была выведена на орбиту рентгеновская обсерватория XMM-Newton.
Дата & Время (UTC) Полет Модель Серийный номер Полезная нагрузка Результат # 04.06.1996 12:34:06 V-89 Ариан-5G 501
ClusterПровал 1 30.10.1997 13:43:00 V-101 Ариан-5G 502 MaqSat H & TEAMSAT, MaqSat B, YES Частичный успех 2 21.10.1998 16:37:21 V-112 Ариан-5G 503 MaqSat 3, ARD Успех 3 10.12.1999 14:32:07 V-119 Ариан-5G 504 XMM-NewtonУспех 4 21.03.2000 23:28:19 V-128 Ариан-5G 505
INSAT 3B, AsiaStarУспех 5 14.09.2000 22:54:07 V-130 Ариан-5G 506
Astra 2B,
GE 7Успех 6 16.11.2000 01:07:07 V-135 Ариан-5G 507 PAS 1R, Amsat P3D, STRV 1C, STRV 1D Успех 7 20.12.2000 00:26:00 V-138 Ариан-5G 508 Astra 2D, GE 8 (Aurora 3),
LDREXУспех 8 08.03.2001 22:51:00 V-140 Ариан-5G 509
Eurobird 1, BSat 2aУспех 9 12.07.2001 22:58:00 V-142 Ариан-5G 510 Artemis, BSat 2bЧастичный успех 10 01.03.2002 01:07:59 V-145 Ариан-5G 511 EnvisatУспех 11 05.07.2002 23:22:00 V-153 Ариан-5G 512 Stellat 5, N-Star cУспех 12 28.08.2002 22:45:00 V-155 Ариан-5G 513 Atlantic Bird 1, MSG 1,Успех 13 11.12.2002 22:22:00 V-157 Ариан-5ECA 517 Hot Bird 7, Stentor,Провал 14 09.04.2003 22:52:19 V-160 Ариан-5G 514 Insat 3A, Galaxy 12Успех 15 11.06.2003 22:38:15 V-161 Ариан-5G 515
Optus C1, BSat 2cУспех 16 27.09.2003 23:14:46 V-162 Ариан-5G 516 Insat 3E, eBird 1, SMART-1Успех 17 02.03.2004 07:17:44 V-158 Ариан-5G+ 518 РозеттаУспех 18 18.07.2004 00:44:00 V-163 Ариан-5G+ 519
Anik F2Успех 19 18.12.2004 16:26:00 V-165 Ариан-5G+ 520 Helios 2A, Essaim 1, 2, 3 и 4, PARASOL,
Nanosat 01Успех 20 12.02.2005 21:03:00 V-164 Ариан-5ECA 521 / XTAR-EUR, Maqsat B2,
SloshsatУспех 21 11.08.2005 08:20:00 V-166 Ариан-5GS 523
Thaicom 4 (iPStar)Успех 22 13.10.2005 22:32:00 V-168 Ариан-5GS 524 Syracuse 3A, Galaxy 15Успех 23 16.11.2005 23:46:00 V-167 Ариан-5ECA 522 Spaceway F2,
Telkom 2Успех 24 21.12.2005 22:33:00 V-169 Ариан-5GS 525 Insat 4A, MSG 2,Успех 25 11.03.2006 22:32:50 V-170 Ариан-5ECA 527 Spainsat, Hot Bird 7AУспех 26 26.05.2006 21:08:50 V-171 Ариан-5ECA 529
Satmex 6, Thaicom 5Успех 27 11.08.2006 22:15:00 V-172 Ариан-5ECA 531 JCSat 10, Syracuse 3BУспех 28 13.10.2006 20:56:00 V-173 Ариан-5ECA 533 Direc-9S, Optus D1, LDREX-2Успех 29 08.12.2006 22:08:00 V-174 Ариан-5ECA 534 WildBlue 1, AMC-18Успех 30 11.03.2007 22:03 V-175 Ариан-5ECA 535
Skynet-5A, Insat-4BУспех 31 04.05.2007 22:29 V-176 Ариан-5ECA 536 Астра 1L, Galaxy 17Успех 32 14.08.2007 23:44 V-177 Ариан-5ECA 537 Spaceway F3, BSAT-3AУспех 33 05.10.2007 22:02 V-178 Ариан-5GS 526 Intelsat 11, Optus D2Успех 34 14.11.2007 22:06 V-179 Ариан-5ECA 538 Skynet 5B,
Star One C1Успех 35 21.12.2007 21:41 V-180 Ариан-5GS 530 RASCOM-QAF 1, Horizons 2[9] Успех 36 09.03.2008 04:03 V-181 Ариан-5ES ATV 528 АГК «Жюль Верн»Успех 37 10.04.2008 22:17 V-182 Ариан-5ECA 539 Star One C2,
Vinasat-1Успех 38 12.06.2008 22:05 V-183 Ариан-5ECA 540
Turksat 3A, Skynet-5CУспех 39 07.07.2008 21:47 V-184 Ариан-5ECA 541
BADR-6,
ProtoStar IУспех 40 14.08.2008 20:44 V-185 Ариан-5ECA 542 AMC-21, Superbird 7Успех 41 20.12.2008 22:35:07 V-186 Ариан-5ECA 543 Eutelsat W2M, Hot Bird 9Успех 42 12.02.2009 22:09 V-187 Ариан-5ECA 545 Hot Bird 10, NSS-9, Spirale-A и BУспех 43 14.05.2009 13:12 V-188 Ариан-5ECA 546 Гершель, ПланкУспех 44 01.07.2009 19:52 V-189 Ариан-5ECA 547 TerreStar-1Успех 45 21.08.2009 22:09 V-190 Ариан-5ECA 548 JCSat-12, Optus D3Успех 46 01.10.2009 21:59 V-191 Ариан-5ECA 549 Amazonas 2,
COMSATBw-1Успех 47 29.10.2009 20:00 V-192 Ариан-5ECA 550 NSS-12,
Thor-6Успех 48 18.12.2009 16:26 V-193 Ариан-5GS 532 Helios-2BУспех 49 21.05.2010 22:01 V-194 Ариан-5ECA 551 Астра 3B, COMSATBw-2Успех 50 26.06.2010 21:41 V-195 Ариан-5ECA 552 Arabsat-5A,
COMS-1Успех 51 04.08.2010 20:59 V-196 Ариан-5ECA 554 RASCOM-QAF 1R,
Nilesat 201Успех 52 28.10.2010 21:51 V-197 Ариан-5ECA 555 Eutelsat W3B, BSat-3bУспех 53 26.11.2010 18:39 V-198 Ариан-5ECA 556 Intelsat 17, HYLAS-1Успех 54 29.12.2010 21:27 V-199 Ариан-5ECA 557 Koreasat-6, Hispasat-1EУспех 55 16.02.2011 21:51:02 V-200 Ариан-5ES 544 ATV Иоганн КеплерУспех 56 22.04.2011 21:37 VA-201 Ариан-5ECA 558
YahSat-1, Intelsat New DawnУспех 57 20.05.2011 20:38 VA-202 Ариан-5ECA 559
/
ST-2, GSAT-8Успех 58 06.08.2011 22:52:37 VA-203 Ариан-5ECA 560 ASTRA 1N, BSAT 3cУспех 59 21.09.2011 21:38 VA-204 Ариан-5ECA 561 Arabsat 5C, SES 2Успех 60 23.03.2012 04:34:12 VA-205 Ариан-5ES 553 ATV Эдоардо_АмальдиУспех 61 15.05.2012 21:38 VA-206 Ариан-5ECA 562 JCSAT 13, Vinasat-2Успех 62 05.07.2012 21:38 VA-207 Ариан-5ECA 563 Echostar 17, Meteosat 10Успех 63 02.08.2012 21:38 VA-208 Ариан-5ECA 564 HYLAS 2, Intelsat 20Успех 64 См. также
