Т-64БМ

Т-64БМ
Т-64БМ «Булат»
Классификация ОБТ
Боевая масса, т 45,0
Компоновочная схема классическая
Экипаж, чел. 3
История
Производитель Украина ХЗТМ[1]
Годы эксплуатации с 2005
Количество выпущенных, шт. 76
Основные операторы Украина
Размеры
Длина корпуса, мм 6540
Длина с пушкой вперёд, мм 9295
Ширина корпуса, мм 3560
Высота, мм 2184
Клиренс, мм 500
Бронирование
Тип брони комбинированная противоснарядная
Динамическая защита встроенная, «Нож»
Вооружение
Калибр и марка пушки 125-мм КБАЗ
Тип пушки гладкоствольная
Длина ствола, калибров 48
Боекомплект пушки 36 (28 в МЗ)
Дальность стрельбы, км БОПС: 2,8
ОФС и БКС: 2,6
ПТУР: 5,0
Прицелы 1Г46М, ПНК-4CР, ПЗУ-7
Пулемёты 1 × 12,7-мм КТ;
1 × 7,62-мм КТ
Другое вооружение ПТУР «Комбат»
Подвижность
Тип двигателя
Мощность двигателя, л. с. 850
Скорость по шоссе, км/ч 60
Скорость по пересечённой местности, км/ч 40
Запас хода по шоссе, км 385 (600 с внешними баками)[4]
Удельная мощность, л. с./т 18,9
Тип подвески торсионная
Удельное давление на грунт, кг/см² 0,98
Преодолеваемая стенка, м 0,8
Преодолеваемый ров, м 2,85
Преодолеваемый брод, м 1,8 (5,0 с ОПВТ)
Дополнительно
Изображения на Викискладе? Т-64БМ

Т-64БМ «Булат»[5] — украинский основной боевой танк.

Представляет собой глубокую модернизацию советских танков Т-64А/Б/БВ. Разработан Харьковским конструкторским бюро по машиностроению имени А. А. Морозова и модернизируется заводом ЗТМ им. Малышева.

По сравнению с предыдущими модификациями Т-64 у новой машины существенно улучшена боевая мощь, подвижность и защищенность. «Булат» был принят на вооружение Вооружённых сил Украины в 2005 году.[6] В результате модернизации ресурс танка увеличивается на 11 000 км, а срок эксплуатации — на 15 лет. Стоимость модернизации Т-64 до уровня «Булат» составляет 7,2 млн грн. (около $900 000) за единицу по состоянию на 2011 год.[7]

Содержание

История создания

После распада СССР в период с 1991 по 1999 год в ХКБМ был разработан ряд проектов модернизации танков Т-64. Целью модернизации было доведение боевых характеристик танка до уровня Т-84У с помощью установки унифицированной СУО 1А45 «Иртыш», ДЗ «Нож» и других мероприятий. Впервые Т-64У (Т-64БМ), прототип «Булата», был показан во время парада в честь независимости Украины 24 августа 1999 года.[8]

Описание конструкции

Огневая мощь

Система управления огнём и прицельные приборы

СУО «Булата» обеспечивает существенно лучшую точность ведения огня по сравнению с Т-64Б за счет стабилизации поля зрения и автоматического ввода углов прицеливания и упреждения. В несколько раз сокращено время на прицеливание в ночных условиях. Эффективная дальность стрельбы снарядами по сравнению с Т-64Б повысилась с 2000 до 2500 м днем и с 600 до 1500 м ночью.

СУО «Иртыш» (1А45) модернизированного танка включает:

  • прицельныий комплекс «Рось» (1А43У) — предназначен для прицеливания пушки наводчиком, в том числе ПТУР, и спаренного пулемета. Включает дневной прицел наводчика «Промінь» (1Г46М) и танковый баллистический вычислитель 1В528-1.[9] Прицел «Промінь» имеет кратность 2,7-12х, оснащен независимой стабилизацией в двух плоскостях, лазерным дальномером (до 9990 м с точностью ±10 м) и каналом полуактивного управления ПТУР Комбат.[10]
  • ночной комплекс наводчика «Буран-E» (Т01-К01ЕR) улучшает вдвое эффективность стрельбы и в 2-3 раза сокращает время на подготовку выстрела за счет замены механической связи головного зеркала с пушкой на электрическую, введения стабилизации поля зрения и автоматического ввода углов прицеливания и упреждения.[11] Предусмотрена возможность установки вместо него тепловизора «Буран-Катрин»[12], однако по финансовым причинам он не является стандартным оснащением.
  • стабилизатор основного вооружения 2Э42М обеспечивает в 2 раза лучшую точность прицеливания. Стабилизатор разработан киевским НИИ «Квант» и производится на ГП Харьковский машиностроительный завод «ФЭД».[13]
  • прицельно-наблюдательный комплекс командира «Агат» (ПНК-4СР) стабилизирован в вертикальной плоскости и обеспечивает дублирование стрельбы из пушки и спаренного с ней пулемета, зенитной установки днем и ночью.[14]
  • прицел зенитной установки ПЗУ-7[15] и привод её наведения 1ЭЦ29М
  • комплекс управляемого вооружения ТАКО-621 позволяет вести огонь ПТУР «Комбат» на расстоянии до 5000 м.

Прицелы, устанавливаемые на танк «Булат», являются модернизированными вариантами советских приборов и комплексов «Иртыш», «Буран» и «Агат». В которых использованы новые комплектующие, значительно повышающие их характеристики и возможности. Все прицелы и приборы серийно выпускаются на Украине на следующих предприятиях:

  • Черкасский научно-производственный комплекс «Фотоприбор»[16]
  • Феодосийский казенный оптический завод[17]
  • Изюмский казенный приборостроительный завод[15]

В перспективе планируется замена прицельного комплекса «Агат» на «Агат-СМ» (ПНК-5), в состав которого введён собственный лазерный дальномер и устройство ввода бокового упреждения.

Вооружение

Основным вооружением танка является 125-мм гладкоствольная пушка КБАЗ или 2А46М-1.[18][19] Ствол пушки выполнен быстросъемным и может быть заменен в полевых условиях без демонтажа пушки с танка. Привод вращения башни — электрический, привод пушки — гидравлический. После модернизации башня поворачивается в 2 раза быстрее: на 180° менее чем за 5 секунд (скорость вращения башни относительно корпуса составляет до 40 град/сек).[20] На случай нештатной ситуации предусмотрены резервные механические приводы наведения пушки и башни.

Боекомплект пушки состоит из 36 выстрелов раздельно-гильзового заряжания, из них 28 размещены в механизме заряжания. «Булат» способен вести огонь бронебойно-подкалиберными, кумулятивными, осколочно-фугасными снарядами и ПТУР «Комбат» с полуактивной системой управления по лазерному лучу.

Скорострельность танка составляет до 8 выстрелов/мин. (7—12,5 сек. на заряжание одного выстрела), что достигается за счет автомата заряжания и тандемного досылания (снаряд-заряд) за один цикл. Удаление стрелянного поддона осуществляется с помощью его автоматического улавливания и укладки в пустой лоток без разгерметизации боевого отделения.

Комплекс управляемого вооружения

Отличительной особенностью танка является наличие КУВ (комплекса управляемого вооружения), позволяющего вести огонь управляемыми ракетами с лазерным наведением. КУВ «Кобра» заменен на «Комбат», что повысило максимальную дальность стрельбы с 4000 до 5000 метров и бронепробиваемость за динамической защитой с 600—700 до 750 мм.[21][22] ПТУРы размещаются в автомата заряжания так же, как и обычные снаряды.

Вспомогательное вооружение

  • Дистанционно управляемая зенитная установка на основе пулемета КТ-12,7 мм (боекомплект 300 патронов).
  • Спаренный с пушкой пулемет КТ-7,62 мм (боекомплект 1250 патронов).

Защищенность и живучесть

Повышение уровня живучести танка достигнуто за счет установки дополнительной защиты на корпус и башню танка. Комплект дополнительной защиты предназначен для повышения уровня защиты от современных кумулятивных и бронебойных подкалиберных снарядов при минимально возможном увеличении массы танка. Комплект дополнительной защиты состоит из пассивной (накладной) броневой защиты и встроенной динамической защиты (ВДЗ). ВДЗ состоит из носового модуля и бортовых экранов, установленных на корпусе танка, а также модульных секций, размещённых по внешнему периметру лобовых и бортовых участков башни и контейнеров, установленных на крыше башни.

Масса комплекта дополнительной защиты с элементами динамической защиты составляет 3,5 т. Установка комплекта ДЗ на одном танке силами экипажа занимает около 6 часов. Элементы ДЗ, установленные на танке, в процессе его эксплуатации в специальном обслуживании не нуждаются. Накладная броня устанавливается на лобовых и бортовых участках башни. ВДЗ устанавливается на лобовых, бортовых участках и крыше башни.

Для повышения защиты экипажа при возгорании внутри боевого отделения танка и МТО устанавливается быстродействующая система пожаротушения, обеспечивающая автоматическое пожаротушение в обитаемом отделении в течение 150 мс.

Подвижность

Двигатель

На танк установливается пятицилиндровый дизельный двигатель 5ТДФМ объёмом 13,6 литра и мощностью 850 л.с.[23] Двигатель — двухтактный, многотопливный (работает на бензине, керосине, топливе для дизельных двигателей или их смеси в любой пропорции), с наддувом, прямоточной продувкой, непосредственным впрыском топлива, с горизонтальным расположением цилиндров и противоположно движущимися поршнями. По сравнению с 5ТДФ, предыдущим вариантом двигателя, на 21,4 % возросла удельная мощность, достигнув 62,5 л.с./литр при тех же габаритах (Д х Ш х В, мм: 1413 х 955 х 581) и массе (1040 кг).[3]

Модернизированный двигатель, разработанный на казенном предприятии «Харьковское конструкторское бюро по двигателестроению» (КП ХКБД), имеет не только увеличенную мощность но и значительно надежнее предшественника. Установка модернизированного двигателя 5ТДФМ требует замены штатного воздухоочистителя на новый и доработки выпускной системы. Также предусмотрена возможность установки двигателя 6ТД-1 мощностью 1000 л.с.[24]

Запас топлива — 1270 л (730 литров во внутренних баках и 540 литров в наружных). Вместимость дополнительных бочек — 370 литров.

Ходовая часть

Ходовая часть «Булата» аналогична таковой у Т-64Б. Модернизированный танк сохранил энергоемкую и мягкую подвеску Т-64Б, обеспечивающую комфорт экипажа и точную стрельбу с хода. Для гусениц танка были также разработаны и испытаны асфальтоходные башмаки (АХБ), не требующих доработки деталей гусеницы. Данные асфальтоходные башмаки с элементами крепления поставляются отдельно.

Т-64БВ и варианты его модернизации

Флаг СССР Т-64БВ[25] Флаг Украины Т-64БМ «Булат»[26][24] Флаг Украины Т-64Е[27]

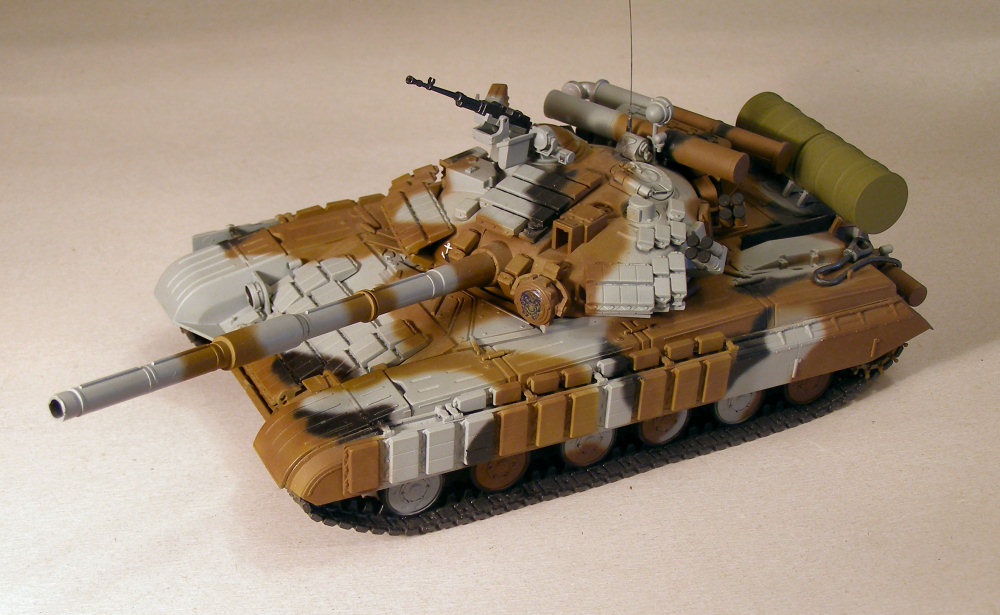

Внешний вид T64bv model.JPG T-64 tanks of the Ukrainian Army.jpg [1][2]
Год 1985 2005 2010
Разработчик ХКБМ ХКБМ ХБТРЗ
Боевая масса, т 42,4 45,0 42,7
Экипаж 3 3 3
Калибр и марка пушки 125-мм 2А46М-1 125-мм КБАЗ 125-мм КБАЗ
Система управления огнём 1А33-1 «Обь» 1А45 «Иртыш» 1А33-1 «Обь» (модернизированная)
Прицел-дальномер 1Г42 1Г46М 1Г42М
Стабилизатор основного вооружения 2Э42 2Э42М 2Э42
Управляемое вооружение «Кобра» «Комбат» «Комбат»
Боекомплект, выстрелов 36 36 37
Скорострельность, выстр./мин 6-8 6-8 6-8
Дополнительное вооружение 7,62-мм ПКТ
12,7-мм НСВТ
7,62-мм КТ-7,62
12,7-мм КТ-12,7
7,62-мм ПКТ
12,7-мм НСВТ
ГШ-23Л
АГС-17
Динамическая защита «Контакт» «Нож» «Дуплет»
Активная защита нет нет КОЭП «Варта», КАЗ «Заслон»
Двигатель 5ТДФ (700 л.с.) 5ТДФМ (850 л.с.) 5ТДФЕ (850 л.с.)
Удельная мощность, л. с./т 16,5 18,9 19,9
Максимальная скорость, км/ч 60 60 65
Запас хода по топливу без дополнительных бочек, км 500 385 500

На вооружении


Flag of Ukraine.svg Украина — 76 Т-64БМ «Булат», по состоянию на 2012 год

Танки состоят на вооружении Первой отдельной танковой бригады «Лесные волки». Также некоторое количество имеется в 169-м учебном центре сухопутных войск «Десна» и Академии сухопутных войск имени гетмана Петра Сагайдачного.

Проект модернизации танкового парка первоначально предусматривал улучшение около 400 Т-64Б/БВ до уровня «Булат» для нужд украинской армии, однако впоследствии эти планы были скорректированы до 85 единиц.[28][29]

В 2004 году Министерство обороны Украины заказало модернизацию 85 танков Т-64Б/БВ до уровня «Булат», которая начала выполняться на ЗТМ им. Малышева в том же году. Стоимость первого контракта, который был заключен в 2004 году, составляет $8,0 млн за 17 танков (около $470 000 за единицу). Поставка в войска первых 56 «Булатов» была выполнена в 2008 году. Следующая часть заказа предусматривает модернизацию 29 танков в 2010—2012 гг. Первые 10 из этих 29 танков были отправлены осенью 2010 года, 10 машин отправили в декабре 2011 года и оставшиеся 9 планируется поставить в 2012 году.[30][31]
