Эллиптические координаты

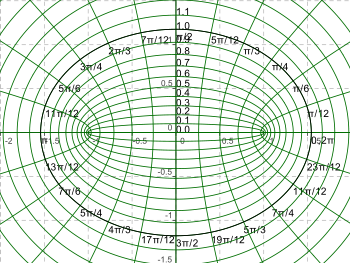

Эллиптическая система координат

Эллиптические координаты — двумерная ортогональная система координат, в которой координатными линиями являются конфокальные эллипсы и гиперболы. За два фокуса F_1 и F_2 обычно берутся точки -a и +a на оси X декартовой системы координат.

Содержание

Основное определение

Эллиптические координаты (\mu,\;\nu) обычно определяются по правилу:

\left \{ \begin{matrix} x=a\,\mathrm{ch}\,\mu\cos\nu \\ y=a\,\mathrm{sh}\,\mu\sin\nu \end{matrix} \right.

где \mu\geqslant 0, \nu\in[0,\;2\pi).

Таким образом определяется семейство конфокальных эллипсов и гипербол. Тригонометрическое тождество

\frac{x^2}{a^2\,\mathrm{ch}^2\,\mu}+\frac{y^2}{a^2\,\mathrm{sh}^2\,\mu}=\cos^2\nu+\sin^2\nu=1

показывает, что линии уровня \mu являются эллипсами, а тождество из гиперболической геометрии

\frac{x^2}{a^2\cos^2\nu}-\frac{y^2}{a^2\sin^2\nu}=\mathrm{ch}^2\,\mu-\mathrm{sh}^2\,\mu=1

показывает, что линии уровня \nu являются гиперболами.

Коэффициенты Ламэ

Коэффициенты Ламэ для эллиптических координат (\mu,\;\nu) равны

H_\mu=H_\nu=a\sqrt{\mathrm{sh}^2\,\mu+\sin^2\nu}.

Тождества для двойного угла позволяют привести их к виду

H_\mu=H_\nu=a\sqrt{\frac{1}{2}(\mathrm{ch}\,2\mu-\cos 2\nu}).

Элемент площади равен:

dS=a^2(\mathrm{sh}^2\,\mu+\sin^2\nu)\,d\mu\,d\nu,

а лапласиан равен

\nabla^2\Phi=\frac{1}{a^2(\mathrm{sh}^2\,\mu+\sin^2\nu)}\left(\frac{\partial^2\Phi}{\partial\mu^2}+\frac{\partial^2\Phi}{\partial\nu^2}\right).

Прочие дифференциальные операторы могут быть получены подстановкой коэффициентов Ламэ в общие формулы для ортогональных координат.

Другое определение

Иногда используется другое более геометрически интуитивное определение эллиптических координат (\sigma,\;\tau):

\left \{ \begin{matrix} \sigma=\mathrm{ch}\,\mu \\ \tau=\cos\nu \end{matrix} \right.

Таким образом, линии уровня \sigma являются эллипсами, а линии уровня \tau являются гиперболами. При этом

\tau\in[-1,\;1],\quad\sigma\geqslant 1.

Координаты (\sigma,\;\tau) имеют простую связь с расстояниями до фокусов F_1 и F_2. Для любой точки на плоскости

\left \{ \begin{matrix} d_1+d_2=2a\sigma \\ d_1-d_2=2a\tau \end{matrix} \right.

где d_1,\;d_2 — расстояния до фокусов F_1,\;F_2 соответственно.

Таким образом:

\left \{ \begin{matrix} d_1=a(\sigma+\tau) \\ d_2=a(\sigma-\tau) \end{matrix} \right.

Напомним, что F_1 и F_2 находятся в точках x=-a и x=+a соответственно.

Недостатком этой системы координат является то, что она не отображается взаимно однозначно на декартовы координаты:

\left \{ \begin{matrix} x=a\sigma\tau \\ y^2=a^2(\sigma^2-1)(1-\tau^2) \end{matrix} \right.

Коэффициенты Ламэ

Коэффициенты Ламэ для альтернативных эллиптических координат (\sigma,\;\tau) равны:

h_\sigma=a\sqrt{\frac{\sigma^2-\tau^2}{\sigma^2-1}};
h_\tau=a\sqrt{\frac{\sigma^2-\tau^2}{1-\tau^2}}.

Элемент площади равен

dA=a^2\frac{\sigma^2-\tau^2}{\sqrt{(\sigma^2-1)(1-\tau^2)}}\,d\sigma\,d\tau,

а лапласиан равен

\nabla^2\Phi=\frac{1}{a^2(\sigma^2-\tau^2)}\left[\sqrt{\sigma^2-1}\frac{\partial}{\partial\sigma}\left(\sqrt{\sigma^2-1}\frac{\partial\Phi}{\partial\sigma}\right)+\sqrt{1-\tau^2}\frac{\partial}{\partial\tau}\left(\sqrt{1-\tau^2}\frac{\partial\Phi}{\partial \tau}\right)\right].

Прочие дифференциальные операторы могут быть получены подстановкой коэффициентов Ламэ в общие формулы для ортогональных координат.


Литература

  • Корн Г., Корн Т. Справочник по математике (для научных работников и инженеров). — М.: Наука, 1974. — 832 с.
